對於礦石加工機械設備來說，岩（yán）石的宏觀硬度對
礦石加工設備的影響是很大的，一般硬度越大，
加工礦石的設備磨損就比較嚴重，上海91抖抈礦（kuàng）山機械現在帶大家認識下那些常（cháng）用的礦石物料，硬度有多大。
岩石（shí）的宏觀（guān）硬度（dù）相近時，岩石成分也影（yǐng）響到金屬耐磨性，常用岩石對金屬基體表麵（miàn）的（de）磨損大小順序為：金剛石＞石英岩＞花崗岩＞片麻岩＞雜砂岩＞玄武岩＞輝綠岩＞白雲岩＞石灰石，硬度低的雜砂岩磨損率大於玄武岩，玄武岩又大於輝綠岩，主要是由於岩石成（chéng）份不同。

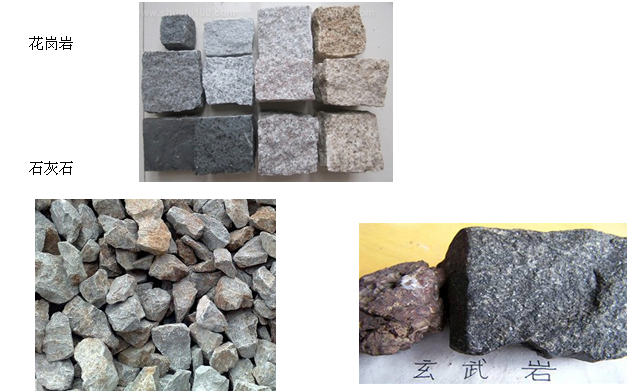

石灰岩（yán）主要成份是（shì）方解石，石英岩主（zhǔ）要成份是純（chún）石英，花崗岩基（jī）本是由石英及長石組成，片麻（má）岩與花崗岩基本相（xiàng）同，隻不過是表（biǎo）麵風化或有裂紋、或呈層裝、或葉片狀。雜砂（shā）岩中含石（shí）英41%和36%的方解石，玄武岩中（zhōng）長石與輝石占79%，輝綠岩占68%，且輝綠岩中有9%的極軟方解石，所以玄武岩比輝綠岩磨損大；而白雲岩本身是一種含三類碳酸鹽較多的石灰石或大理石，所以其磨損率（lǜ）比石灰石大一些。
一般當岩石中SiO2含（hán）量40%～60%時（shí），抗（kàng）壓強度為200MPa以下，錘頭使用壽命400h；岩石中SiO2含量75%時，抗壓強度200MPa～250MPa之間，錘頭使用壽命350h；岩石中SiO2含（hán）量85%時，抗壓強度250MPa之間，錘頭使用壽（shòu）命125h；岩石中SiO2含量越大，對金屬的磨（mó）損就越大。
